Biuro techniczne Budosprzętu wykonało projekt wykonawczy formy rzeźby na bazie wytycznych otrzymanych od zamawiającego w postaci uproszczonego modelu geometrycznego.

Na podstawie tych danych został przygotowany kompleksowy model formy z technologicznymi wcięciami. Wyzwanie dla projektu stanowił skomplikowany kształt, nieregularne kąty pomiędzy płaszczyznami, oraz obróbka CAM. Pomocne na tym etapie okazały się skrypty do zautomatyzowania procesu zbierania informacji z modelu jak np. kąt cięcia krawędzi pszczególnych płaszczyzn, umiejscowienie płatów i ustawienie ich w odpowiedniej orientacji. Jedno krzywe przyłożenie arkusza generowało narastanie odchyłek na każdym kolejnym arkuszu i skutkowałoby dużym odkształceniom. Tu też do wygenerowania pinów pozycjonujących na wręgach posłużyły skrypty w grashooperze, by ten proces przyspieszyć i sparametryzować.

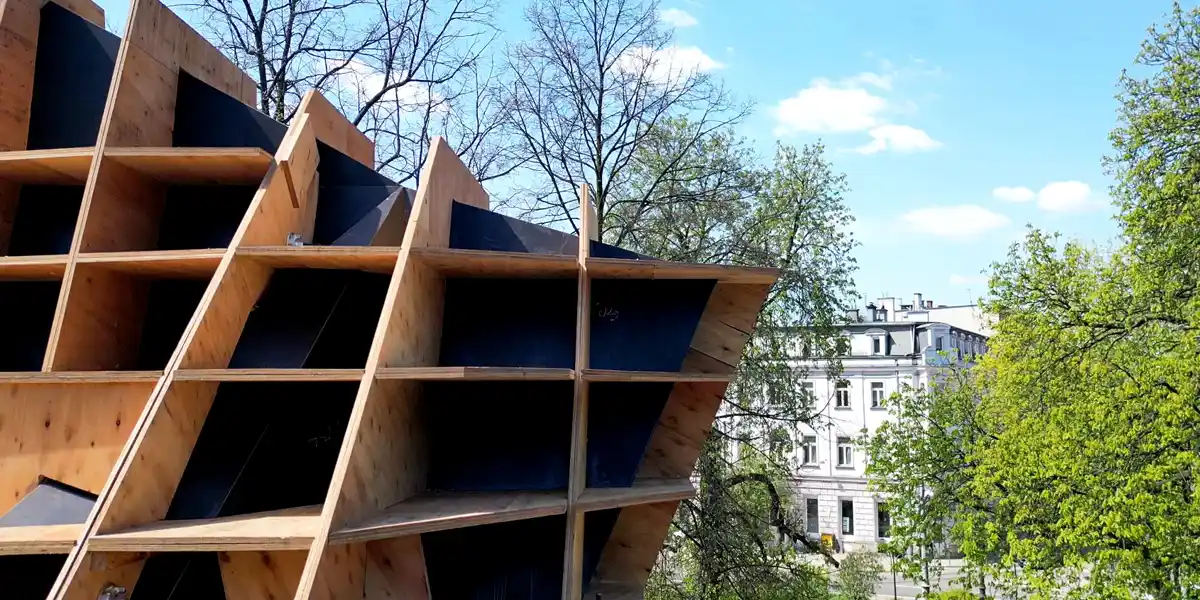

Montaż form przy ich złożoności przebiegł bardzo sprawnie. Pracownicy podczas montażu nie korzystali z papierowej dokumentacji, a z przeglądarki do modeli 3D. Model był udostępniony na firmowym serwerze a pracownicy do dyspozycji mieli tablet, na którym wyświetlali model wirtualny. Okazało się to rozwiązaniem idealnym, ograniczającym konieczność przygotowywania wielu rysunków montażowych, co przy tak skomplikowanej formie bryły byłoby bardzo żmudnym procesem.

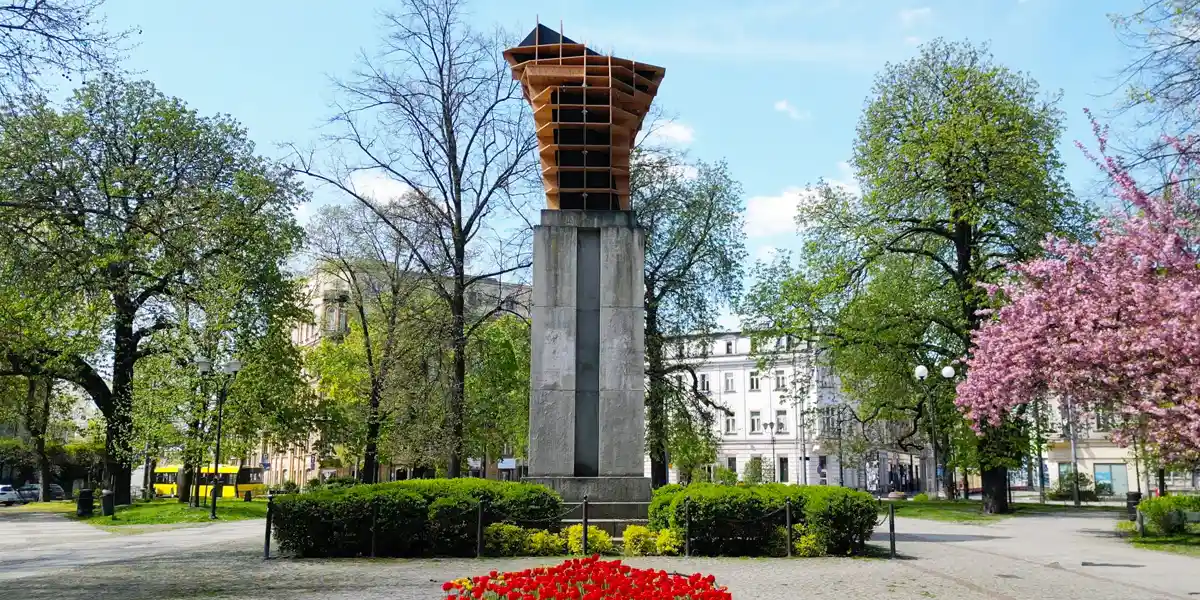

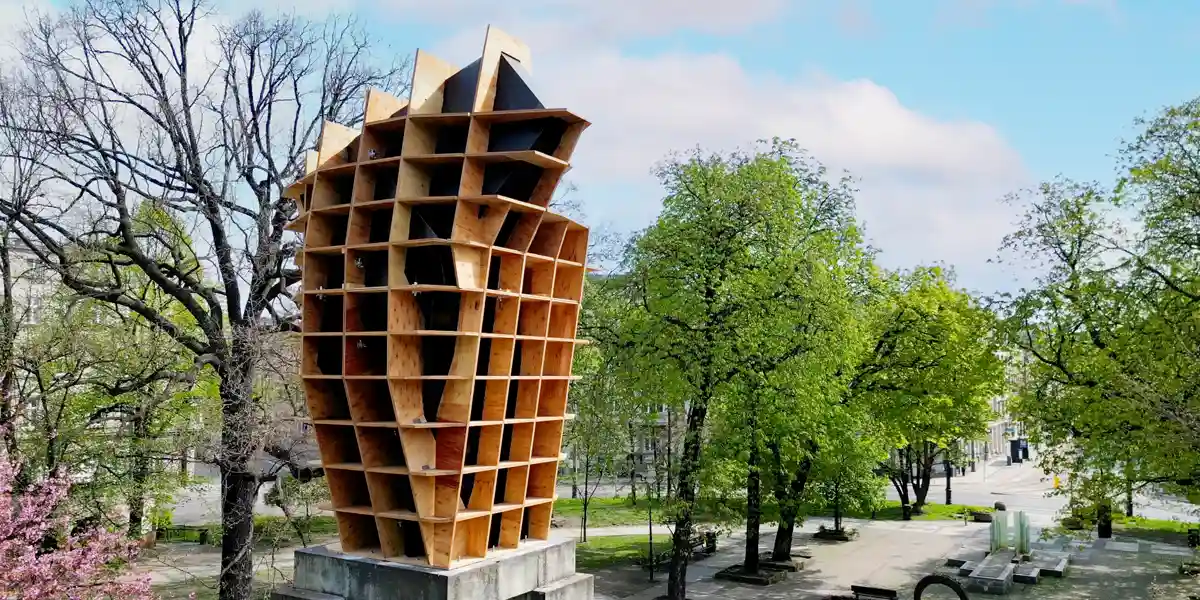

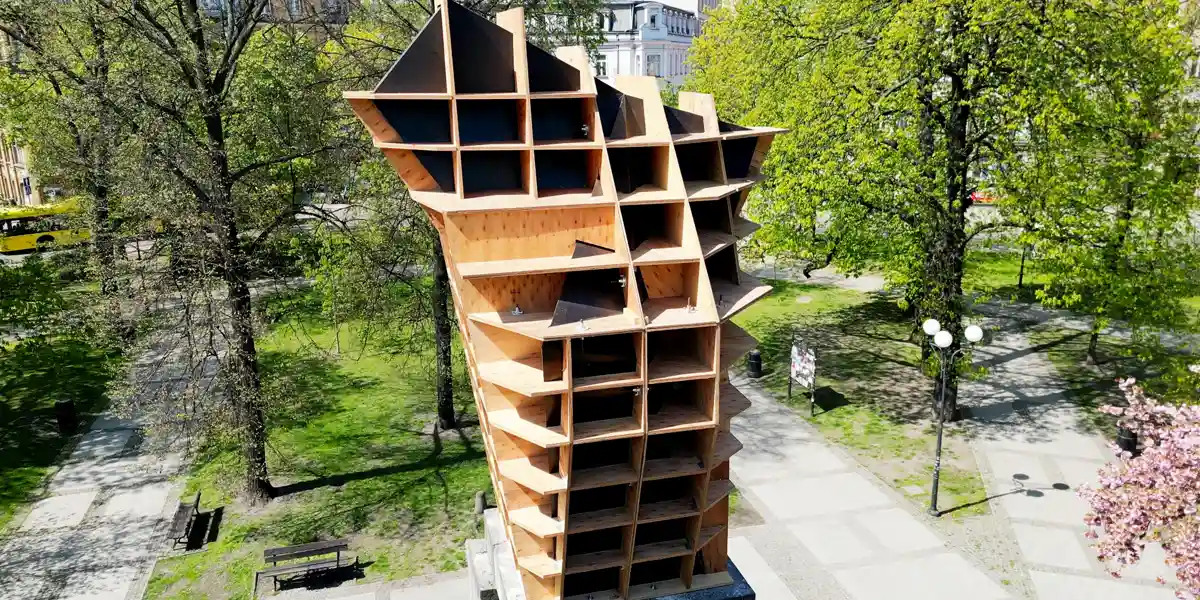

Rzeźbę można zobaczyć na placu Wolności w Katowicach.
